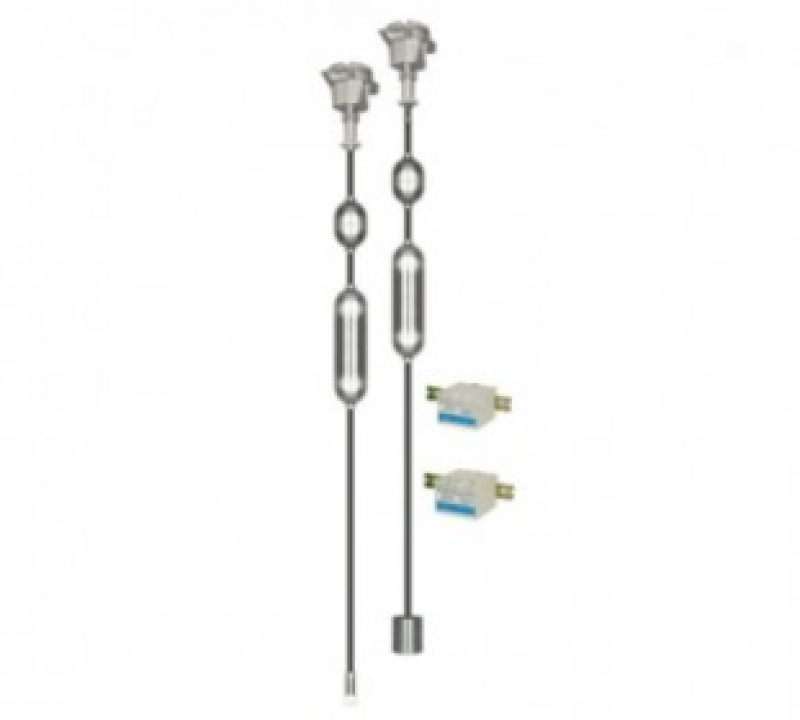

Датчики уровня ультразвуковые ДУУ6 (ДУУ6-1)

Описание

Датчики уровня ультразвуковые ДУУ6 (далее «датчики») выпускаются в двух исполнениях: ДУУ6 с каналом измерений уровня светлых нефтепродуктов и ДУУ6-1 – с каналами измерений уровня светлых нефтепродуктов и уровня раздела сред. Датчики предназначены для построения систем объемно-массового учета, обеспечивающих вычисление плотности и массы однофазных светлых нефтепродуктов (далее – контролируемой среды) по измеренным параметрам и работают совместно с блоком сопряжения с датчиками БСД (в составе измерительного комплекса ДУУ6-БСД), блоком сопряжения с датчиками БСД4 (в составе уровнемера ДУУ4МА).

Датчики обеспечивают непрерывное контактное автоматическое измерение:

• уровня контролируемой среды (далее – уровня);
• уровня раздела сред (подтоварной воды), только ДУУ6-1;
• избыточного давления в газовой подушке меры вместимости (далее избыточного давления);
• гидростатического давления, пропорционального уровню и плотности контролируемой среды (далее – гидростатического давления);
• температуры в пяти точках, равномерно расположенных по длине чувствительного элемента (далее – ЧЭ).

Для обеспечения необходимой точности измерений в датчиках:

• отсутствует дополнительная погрешность канала измерений гидростатического давления - ячейки для измерений давлений (далее – ЯИД) калибруются в процессе производства во всем диапазоне рабочих температур;
• каналы измерений гидростатического давления датчиков калибруются на одно из трех значений диапазона измерений в зависимости от длины ЧЭ;
• введена калибровка интегральных термометров в процессе производства для снижения (до ±0,5 °C) абсолютной погрешности каналов измерений температуры;
• введено исполнение датчиков (ДУУ6-1) с возможностью измерений уровня раздела сред (подтоварной воды);
• в датчиках ДУУ6-1 применены поплавки с вынесенными магнитными системами (типа I Ø130х398 и типа I Ø80х201, см. таблицу 2) c целью уменьшения нижних неизмеряемых уровней.

Датчики устанавливаются на объектах в зонах классов 0, 1 и 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB согласно ГОСТ Р 51330.11 температурной группы T5 включительно.
