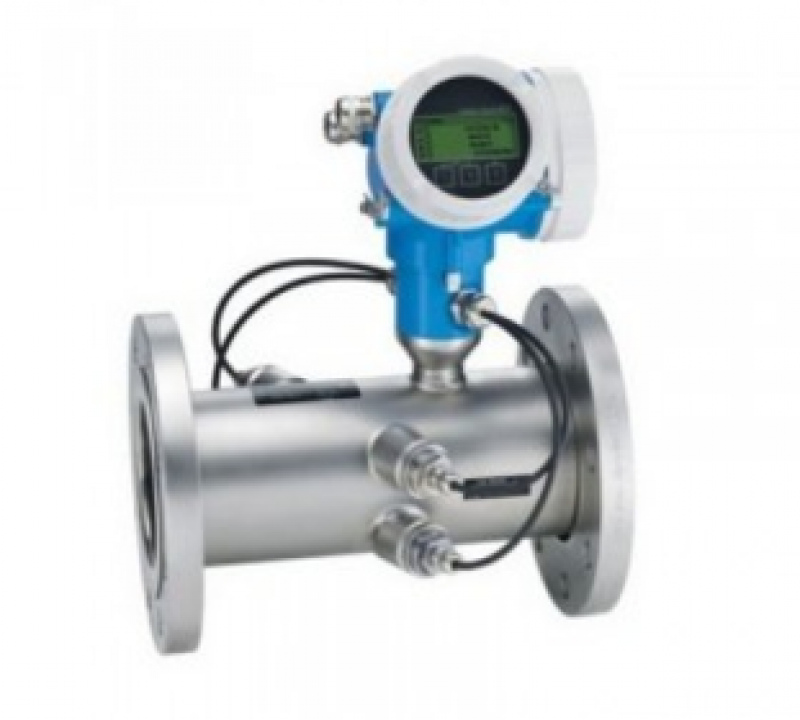

Расходомеры Prosonic Flow

Описание

Расходомеры состоят из первичного преобразователя и электронного блока.

Первичный преобразователь (датчик) представляет собой одну/две/три/четыре пары приемно-передающих акустических преобразователей, которые монтируются снаружи трубопровода (накладные датчики моделей P, W Clamp-on), ввариваются в стенку трубопровода (врезные датчики модели W Insert), либо устанавливаются в корпусе расходомера заводом-изготовителем (фланцевые модели F и С). Акустические преобразователи обеспечивают излучение и прием ультразвуковых сигналов (УЗС) под углом к оси трубопровода.

С увеличением количества пар ультразвуковых преобразователей достигается более точное измерение средней скорости потока, учитывающее возможное искажение профиля скорости.

Расходомер измеряет скорость потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и прошедший объем жидкости.

Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом расходомера в целом: возбуждает ультразвуковые колебания, измеряет разность времени прохождения УЗС, рассчитывает объемный расход и прошедший объем жидкости, а также осуществляет периодическую самодиагностику прибора. Электронный блок выпускается в нескольких исполнениях: 91; 92; 93Т и 93, которые отличаются функциональными возможностями (различные дисплеи и т.п.). Длина кабеля между электронным блоком и ультразвуковыми преобразователями может достигать 100 м.
