Описание
Назначение счетчика

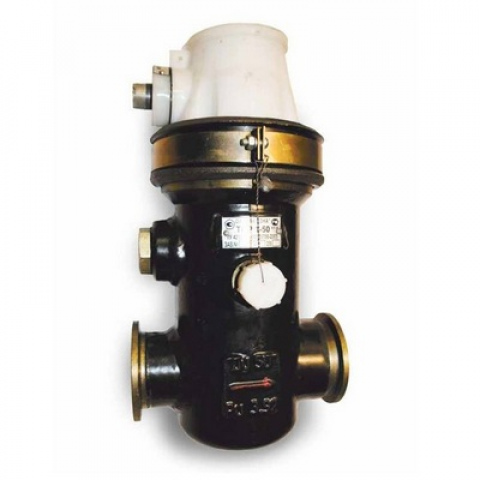

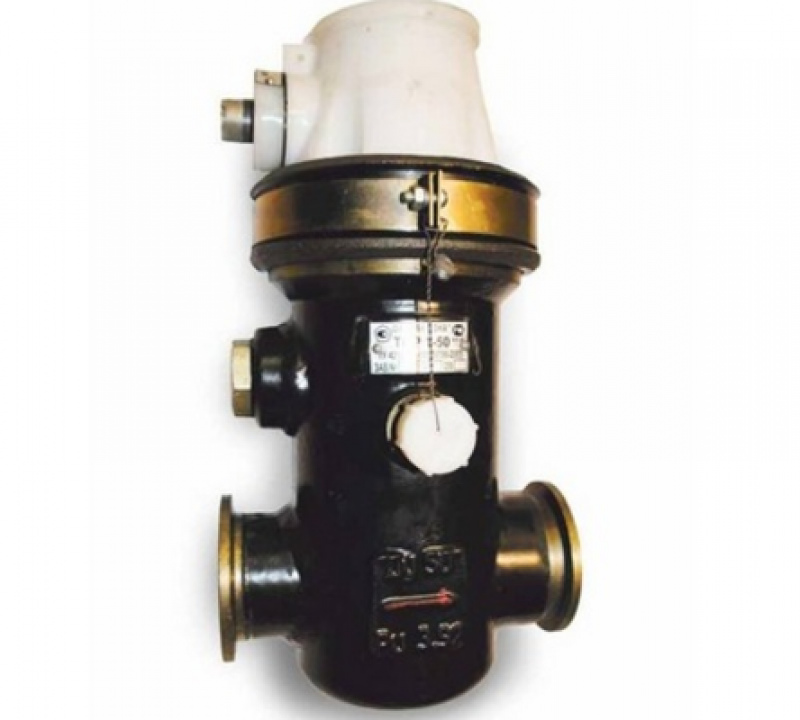

Счетчик жидкости турбинный ТОР 1-50, ТОР 1-80 применяется на нефтедобывающих и нефтеперерабатывающих предприятиях для измерения объема жидкости (нефти), проходящего через трубопроводы.
Счетчики ТОР 1-50 и ТОР 1-80 относятся к приборам непрерывного действия. Возможно использование счетчиков на территории взрывоопасных зон помещений и в наружных установках.
Принцип действия
Счетчик состоит из измерительного узла, датчиков электромагнитных и корпуса. В узел измерительный входят: турбинка, редуктор, счетный механизм, магнитная муфта, лопатка, обтекатель и экран. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран направляют поток жидкости в рабочей полости корпуса. Лопатка, установленная перед турбинкой, обеспечивает регулирование положения поля погрешности счетчика. Монтаж счетчика к трубопроводу осуществляется с помощью быстросъемных хомутов.
Технические характеристики счетчика Тор 1
| Исполнение | ТОР 1-50 | ТОР 1-80 | |
| Диаметр условного прохода,Ду,мм |
50 |
80 |
|
| Пропускная способность, м3/ч |
От 6 до 30 |
От 15 до 75 |
|
| Относительная погрешность измерения, % |
-1,0 до +1,0 |
-1,0 до +1,0 |
|
| Средняя наработка на отказ с учетом технического обслуживания, ч, не менее |
8000 |
8000 |
|
| Полный средний срок службы, лет, не менее |
8 |
8 |
|
|
Питание электрических цепей |
|||
| Род тока |
постоянный |
постоянный | |
| Напряжение датчика эл/магнитного, В, не менее |
6 -15%+10% |
6 -15%+10% | |
|
Габаритные размеры, мм, не более |
320х177х385 | 320х177х415 | |
|
Характеристики рабочей среды |
|||
| Температура,°С в пределах |
от +5 до +70 |
||
| Содержание механических примесей, мг/л, не более |
3000 |
||
| Размер частиц механических примесей, мм, не более |
5 |
||
| Температура окружающего воздуха,°С, в пределах |
от –50 до +50 |
||
| Удельная материалоемкость, кг/м3/с |
2374 |
1250 |
|
| Обозначение счетчика |
Обозначение |
Пропускная |
|
| Средняя наработка на отказ с учетом технического обслуживания, ч, не менее |
8000 |
8000 |
|
| ТОР 1-50
|
АМ40-8-400 |
от 6 до 30
|
|
